1. 什么是综合#

综合是在满足设计电路的功能、速度及面积等限制条件下，将行为描述的或 RTL 级的电路转换为指定的技术库中单元电路的连接（门级电路）。

综合主要包括三个阶段：转换、映射与优化。综合工具首先将 HDL 代码转换成一个 GTECH 网表(通用布尔逻辑，与工艺无关)，然后根据具体指定的工艺库，将 GTECH 网表映射到工艺库上，成为一个门级网表，最后再根据设计者施加的诸如延时、面积方面的约束条件，对门级网表进行优化。

2. RTL 级综合#

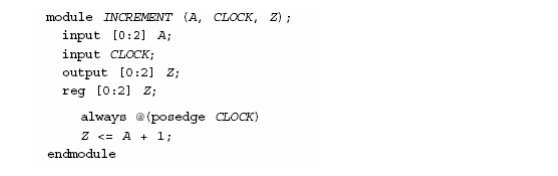

在 RTL 级综合中，电路的数学运算和行为功能分别通过 HDL 语言特定的运算符和行为结构描述出来。对于时序电路，我们可以明确的描述它在每个时钟边沿的行为。下面是一个加法器的描述：

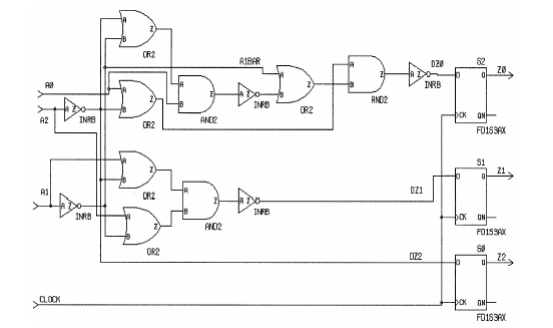

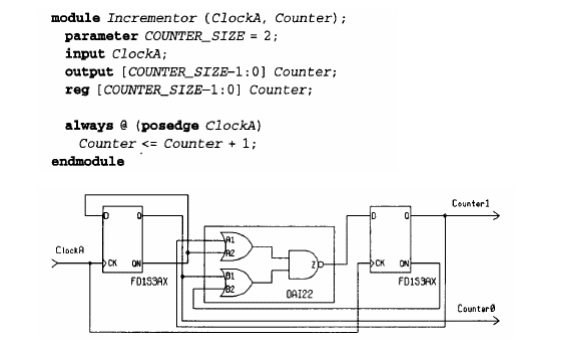

它综合以后的网表如下图所示：

注意到，上图中的三个触发器不是例化而是通过 HDL 的特定结构推断出来的。这种推 断是根据一些推断法则进行的，例如在这个例子中，当一个信号（变量）在 时钟的边沿进行赋值（always 语句），那么这个信号（变量）可以推断为一个触发器。

除了 RTL 级综合，还有逻辑级综合、行为级综合，它们不在本文讨论范围之内。本文中所提到的 Design Compiler 是 Synopsys 公司的 RTL 级综合工具。

3. Verilog 语言结构到门级的映射#

3.1 always 语句的综合#

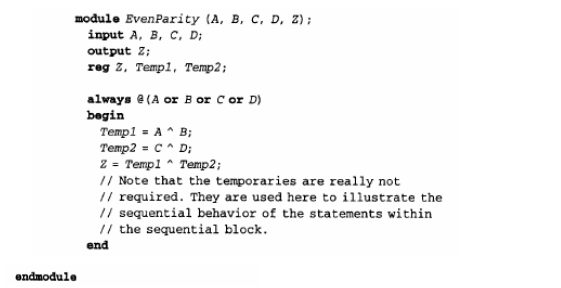

always 语句用来描述电路的过程行为(procedural behavior)，表示当事件列表中的状态发 生变化时，执行语句体中的语句。下面是一个包含过程赋值的 always 语句的例子。

电路综合后的网表如下所示：

使用 always 语句描述组合电路要注意的是：在该语句中读入的所有变量都需要出现在事件列表中(对 Verilog 语言而言是指“@”符号之后的信号)，否则可能会得不到用户期望的结 果。

3.2 if 语句的综合#

if 语句用于描述受条件控制的电路，下面是一个例子：

如果在使用 if 语句时，没有指出条件判断的所有可能情况，则会在电路中引入锁存器（Latch），如下例所示

module Compute (Marks, Grade);
    input [1:4] Marks;
    output [0:1] Grade;
    reg [0:1] Grade;
    parameter FAIL = 1, PASS = 2, EXCELLENT = 3;

    always @(Marks)
        if (Marks < 5)
            Grade = FAIL;
        else if ((Marks >= 5) & (Marks < 10))
            Grade = PASS;
endmodule

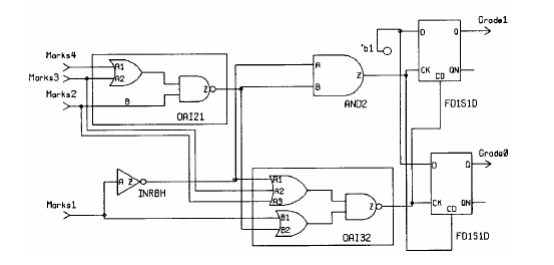

上面的电路中，当条件 Marks 的值为小于 5 时，电路的输出 Grade 的值为 FAIL，如果 Marks 的值为 5 到 10 之间，那么 Grade 的值为 PASS，由于没有指定 Marks 的值大于 10 的时候 Grade 的值，于是产生的电路中引入了锁存器保存原来 Grade 的值。

由于锁存器和触发器两种时序单元共存的电路会增大测试的难度，因此，在综合的时候尽量只选用一种时序单元，为了不在电路中引入锁存器，可以在使用该语句时设置缺省的状态，即在判断条件之前先对输出赋值，或者使用 if…else if…else 的语句结构。

上面的例子经过改动后可以得到下面的例子——

module ComputeNoLatch (Marks, Grade);
    input [1:4] Marks;
    output [0:1] Grade;
    reg [0:1] Grade;
    parameter FAIL = 1, PASS = 2, EXCELLENT = 3;

    always @(Marks)
        if (Marks < 5)
            Grade = FAIL;
        else if ((Marks >= 5) & (Marks < 10))
            Grade = PASS;

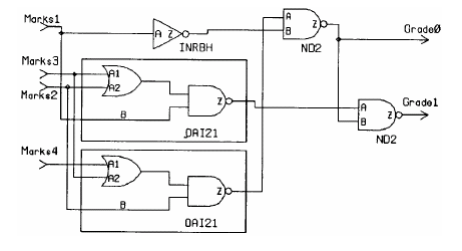

        else
        Grade = EXCELLENT;
endmodule

3.3 case 语句的综合#

3.3.1 条件互斥的 case 语句#

对于条件互斥(mutually exclusive)的 case 语句来说，它不存在优先级的概念。先看一个 case 语句的简单实例——

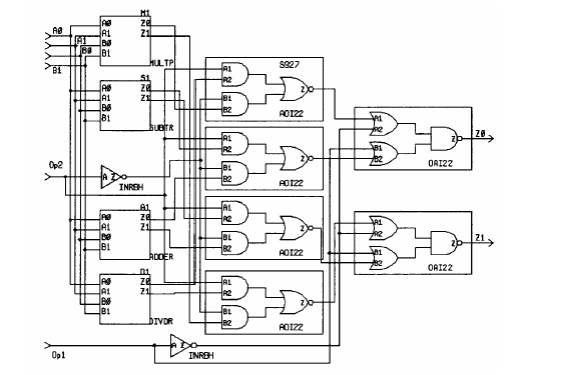

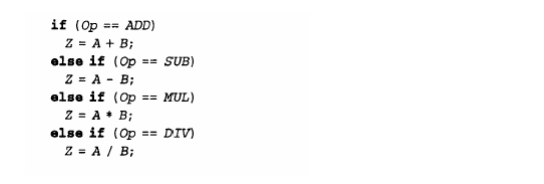

从条件互斥的 case 的行为来看，它有点像 if…else if…else 这种结构的 if 语句，也就是 说 case 表达式(Op)先同 case 的第一个 case 项(ADD)，如果不匹配的话再同第二个(SUB)比较， 依次类推。与上例等价的 if 语句如下所示——

3.3.2 Casex 语句#

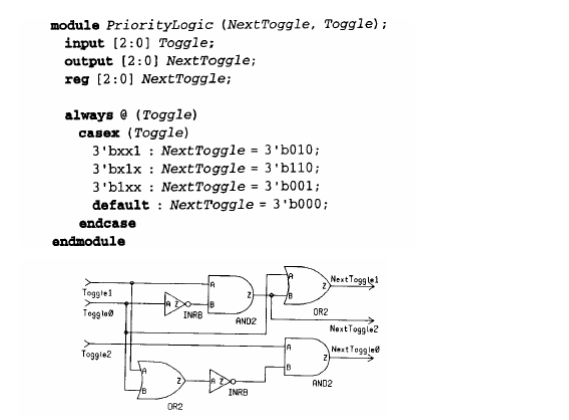

在 casex 语句中，case 项中的 x 或者 z 的值表示不关心(don’t-care)。从综合的角度看，这些值不能作为 case 表达式的一部分。下面是一个用 casex 语句描述优先级编码器的例子——

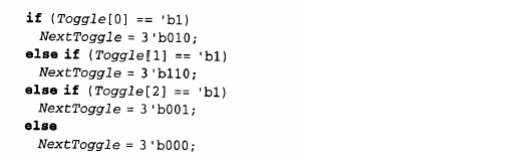

上述的 casex 语句所表达的电路与下面的 if 语句一样——

可见 casex 所描述的电路是具有优先级的。如果我们将上例中的 casex 用 case 语句代替(同时将 case 项中的 x 用 0 代替)，则综合出来的电路将不具有优先级。

3.3.3 隐含 Latch 的 case 语句#

与 if 语句类似，如果没有指出 case 项的所有可能情况，则会在电路中引入锁存器（Latch），下面是一个例子——

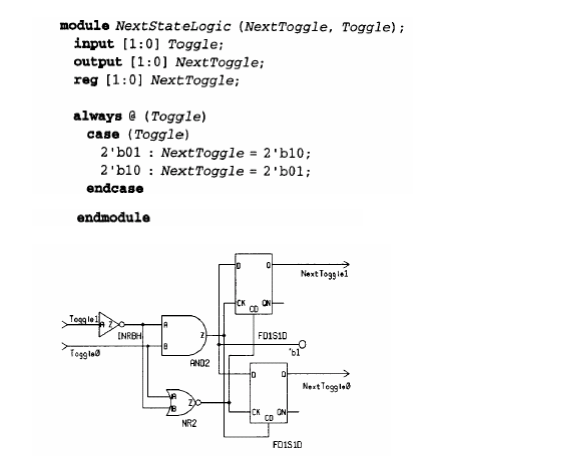

上例中的 时，NextToggle 信号没有在所有可能情况下赋值，故在 Toggle=0 或 3 时，NextToggle 保持原有的值，从而产生 Latch。避免产生 latch 的一个方法是给被赋值信号(NextToggle)赋初值。一种方法是加在 case 的最后加入一种 default 的情况（如下）

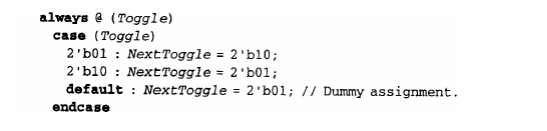

或者在 case 语句之前就对被赋值信号加上一个初值（如下）

3.3.4 Full case#

从 2.3.3 的例子我们知道，如果条件不全，case 综合之后会产生 latch。如果设计者知道除了列出的一些 case 项之外不会再有其他的条件出现，也就是说 Toggle 的值除了 2’b01 和2’b10 之外不会有其他的值，而且又不想让电路产生 latch，那么他就需要把这种情况告诉综合工具，这里就可以通过一条综合指令(synthesis directive)——synopsys full_case 来传达。综合指令是 HDL 语言中的一类特别的代码，它负责向综合工具传递额外的信息；由于综合指 令是以注释的形式存在于 HDL 代码中的，它对 Verilog 语言本身没有其他影响。

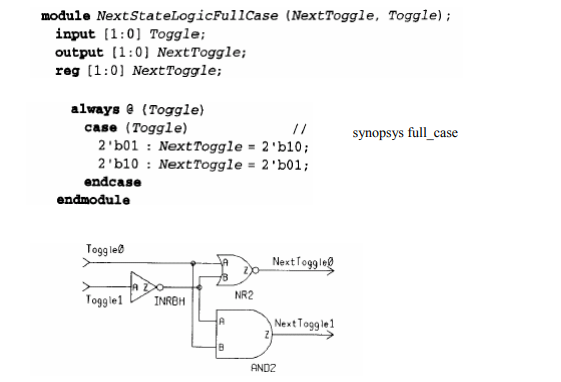

加入综合指令之后，电路如下所示——

可见在加入 full_case 综合指令后，综合的结果不存在 Latch。但是要注意的是：

• 加入综合指令会使代码的结果依赖于所用的综合工具，从而降低代码的可移植性。
• 加入综合指令后产生的电路网表会和当初的 Verilog 建模有出入，导致验证的复杂

3.3.5 Parallel case#

从 2.3.3 节可以看出，casex 语句是具有优先级的，与 if…else if …else 语句相当。那么假如我们知道 case 项是互斥的该怎么办呢？(在互斥的情况下，case 将平行的检查 case 项中所有可能的情况，而不是先检查第一个然后第二个……)。这时，我们需要将互斥的信息传达给综合工具，这就是 parallel_case 的综合指令。当加上这条指令后，Design Compiler 能够理解 case 项是互斥的，这样就不会产生带优先级的电路，而是平行的译码结构。

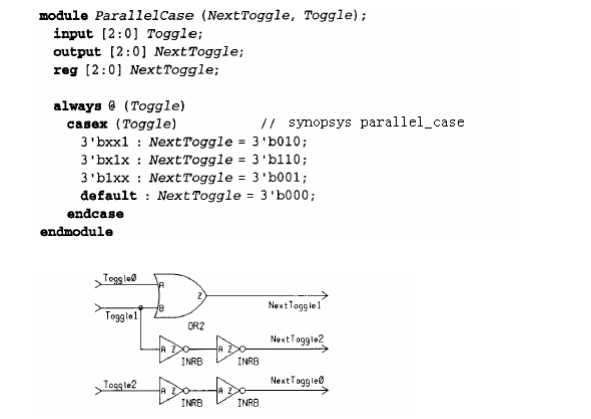

加入综合指令后的电路如下所示——

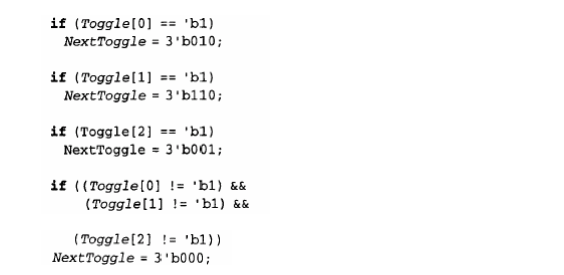

与上面的 casex 语句对应的 if 语句如下——

由于 parallel_case 同 full_case 一样都是综合指令语句，在应用 parallel_case 的时候也要考虑到可移植性和提高验证复杂度的问题。

3.3.6 case 项不是常数的 case 语句#

前面讨论的 case 项都是常数，实际上我们也会遇到 case 项不是常数的情况，如下例—

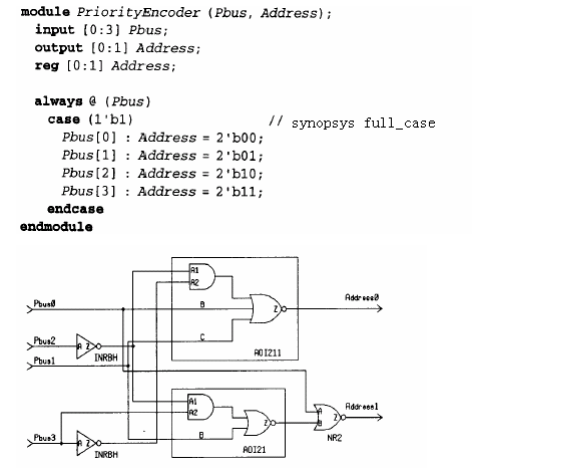

这里加入 full_case 指令是相当必要的，否则综合后会引入 latch(Pbus 全不为 1 的情况没 有考虑)。另外，也可以通过赋初值的办法避免 latch 的产生。

值得注意的是，case 项不是常数与 case 项是常数不同，它综合后的电路是带优先级的。

3.4 loop 语句的综合#

Verilog 语法中，一共有四种 loop 语句——while-loop, for-loop, forever-loop 以及 repeat-loop。其中 for-loop 使用的最多，也是一种典型的可以被综合的 loop 语句。For-loop 语句综合的基本原则就是将里面的所有语句进行展开，下面举一个例子——

module DMultiplexer (Address, Line);
    inout [1:0] Address;
    output [3:0] Line;
    reg [3:0] Line;

    integer J;

    always @ (Address)
        for (J = 3; J >= 0; J = J - 1)
            if (Address == J)
                Line[J] = 1;
            else
                Line[J] = 0;
endmodule

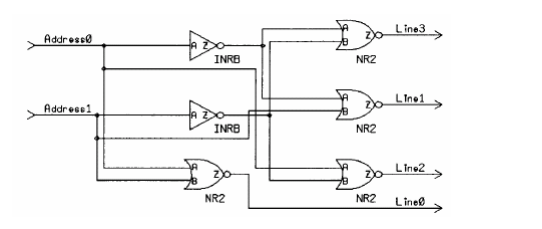

将 loop 语句展开之后，可以得到下面的 if 语句——

使用 loop 语句值得注意的地方是：不要在循环体内加入一些延时或面积较大的单元（例如加法器）。由于 loop 语句综合时需要展开循环体，所以相当于把循环体内的单元复制出来，循环多少次则复制多少次，这样势必会造成综合后的网表面积和延时很大，影响性能。

3.5 触发器综合#

触发器是组成时序电路的一个基本元件，也是 Design Compiler 作静态时序分析的要素 之一，当一个信号（变量）在通过 always 语句在时钟边沿（上升沿或下降沿）赋值时，触 发器就可以推断出来。先看下面的一个例子——

上面的 always 语句说明，每当 ClockA 出现一次上升延跳变，信号 Counter 就加 1。由于 Counter 是受时钟上升沿控制的，那么它综合以后会出现上升沿的触发器。

描述时序电路要注意一点：如果一个信号既要在 always 内部赋值也要在 always 语句之外赋值，那在 always 内部赋值时需要用非阻塞赋值语句，如上例中的 Counter<=Counter + 1。这样可以准确的反映时序电路的行为。

在读入 Verilog 文件的时候，Design Compiler 能够分析出代码中的时序元件(触发器和锁存器)，并将结果报告出来。

3.6 算术电路的综合#

DC 在综合遇到运算符的时候，会在 DesignWare 中选取合适的逻辑电路来实现该运算符。DesignWare 是集成在 DC 综合环境中的可重用电路的集合，主要包括‘＋’‘－’‘×’等算术运算符和‘<’‘>’,‘<=’‘>=’等逻辑运算符。针对同一种运算符，DesignWare 可能提供不同的算法，具体选择那一种是由给定的限制条件决定的。

DesignWare 分为 DesignWare Basic 与 DesignWare Foundation，DesignWare Basic 提供基 本的电路，DesignWare Foundation 提供性能较高的电路结构。

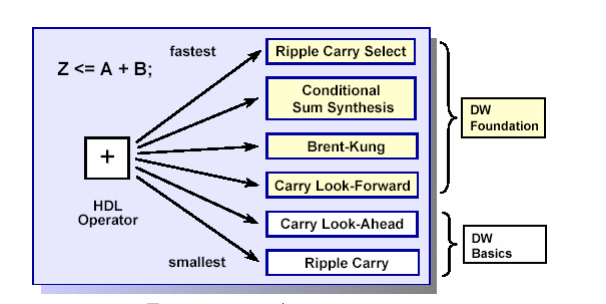

从上图的加法器可以看出，DW Foundation 除了具有 Carry Look-Ahead 和 Ripple Carry 两种结构的加法器外，还有另外四种结构，并且速度更快。

如果要 Foundation 的 DesignWare，除了需要有 DesignWare Foundation 的 Licesen 之外还需要在综合的时候设置 synthetic_library。

set synthetic_library {dw_foundation.sldb}

lappend link_library $synthetic_library

在 verilog 语言中，一个 reg 类型的数据是被解释成无符号数，integer 类型的数据是被解释成二进制补码的有符号数，而且最右边是有符号数的最低位。 进行算术运算时，它也有各个运算符的优先级，运算按照由左至右进行，如下面的式子——

SUM <= AB + CD + E + F + G

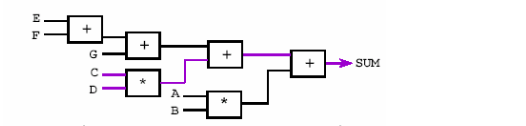

它综合出来会是下面的样子：

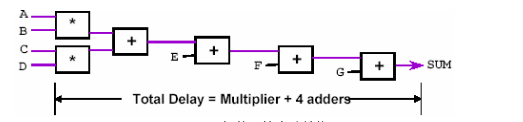

显然这种结构的延时是很大的，我们可以通过交换运算次序和加入括号形成优化的结构

SUM <= E + F + G + CD + AB

SUM <= (AB) + ( (CD) + ( (E + F) + G))
