Formality 快速上手指南

1. Formality 优势#

Formality 可以快速验证自家工具的流程，配合 Design Compiler 和 IC Compiler 对综合前后和 PR 前后进行等价性验证。优点：对自家工具，开箱即用！

  • 支持验证所有 Design Compiler Ultra 默认优化
  • 无需关闭优化即可通过等价性验证
  • 多语言混合编译（Verilog、SystemVerilog 或 VHDL）
  • 低功耗 (UPF) 设计支持
  • Design Compiler Ultra 的自动设置环境，减少手动设置

2. Formality 流程概括#

  • read：读入 Reference 设计、 Implementation 设计和库文件，将 Ref 和 Imp 设计划分为逻辑锥和比较点。
  • match：映射两个设计之间的相应的比较点。
  • verify：检查每对比较点的逻辑等价性
  • debug：使用 GUI 和日志报告。

3. 使用 Formality#

3.1 启动 Formality#

  • 运行典型的 Formality Tcl 脚本 % fm_shell –f runme.fms |tee runme.log
  • 启动 GUI

% formality 或者 % fm_shell –gui –f runme.fms |tee runme.log

  • 在批处理会话中启动 GUI

fm_shell (setup)> start_gui

  • 查看其他调用选项

% fm_shell -help

3.2 Formality 生成的文件#

  • 记录执行过的命令：fm_shell_command.log
  • 日志文件：formality.log
  • 工作文件：FM_WORK 目录、fm_shell_command.lck 和 formality.lck 文件。（当您正常退出工具时，Formality 会自动删除所有工作文件）

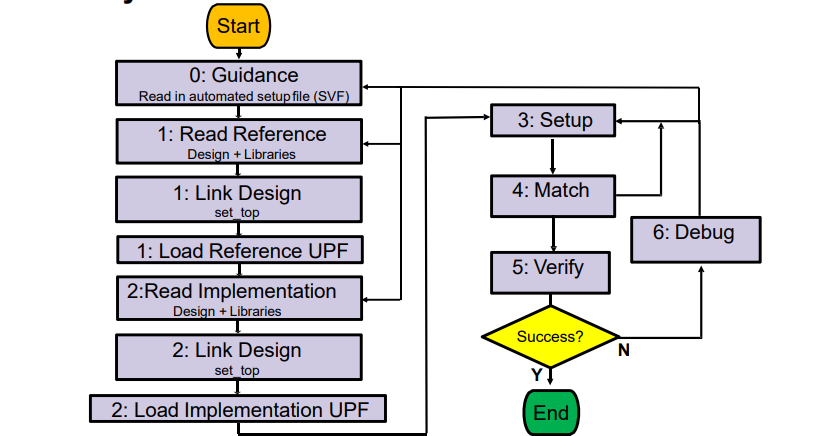

4. 工作流程#

formality_flow

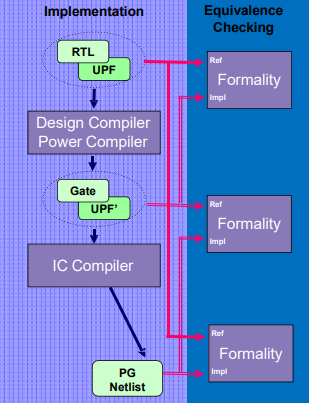

4.1 低功耗验证流程#

low_power_flow

数据要求：

  • RTL 和 UPF 必须使用 Synopsys 工具 VCS NLP 进行仿真
  • Design Compiler 网表可以是 verilog 或者 DDC
  • UPF 必须来自 Design Compiler 的 save_upf 命令
  • 技术库：电源感知单元必须具有电源引脚和断电功能；Formality 可以为标准逻辑功能单元创建电源引脚

4.2 一个基础脚本#

#Step 0: 读 Guidance 文件
set_svf default.svf

#Step 1: 读 Reference 设计
read_verilog -r alu.v
set_top alu
load_upf –r alu.upf

#Step 2: 读 Implementation 设计
read_db –i lsi_10k.db
read_verilog -i alu.fast.vg
set_top -auto
load_upf –I alu.fast.upf

#Step 3: Setup
#这里可以进行一些 Setup 设置

#Steps 4 & 5: Match 和 Verify
verify

5. Guidance#

5.1 什么是 Guidance#

SVF 是 Formality 使用的自动 Guidance 设置文件，它由 Design Compile 在综合时自动生成并传递到 Formality。

  • 建议使用 SVF 流程

  • 验证包含 retiming、register merging（寄存器合并）、register inversions（寄存器反转）时必需

  • 包含 setup 和 guidance 信息

  • 减少用户 setup 的工作量和错误

  • 消除不必要的验证迭代

  • SVF 数据在 Formality 中隐式或显式证明或者不被使用

    SVF 不是明文格式的，不能被 Formality 外的验证工具使用。如果想用第三方的 Formal 工具验证 DC 综合的设计，可以使用明文的 VSDC 文件，VSDC 文件通过 DC 的 set_vsdc 命令生成，但它仅包含部分基础的 guidance 信息，也可以用 SVF 读入 Formality 后自动解析生成的明文 svf.txt 文件，它会包含所有的 setup 和 guidance 信息。

5.2 Guidance 文件的内容#

SVF 包含以下信息：

  • 对象名称变化 guide_change_names
  • 常量寄存器优化 guide_reg_constant
  • 复制和合并寄存器 guide_reg_duplication、guide_reg_merging
  • 乘法器和除法器架构类型 guide_multiplier
  • 数据路径转换 guide_datapath
  • FMS 重编码 guide_fsm_reencoding
  • 重定时 guide_retiming
  • 寄存器相位反转 guide_inv_push
  • 分组和取消分组 guide_group、guide_ungroup
  • 唯一化和取消唯一化 guide_uniquify、guide_ununiquify

5.3 使用自动 Setup 模式#

通过设置变量 set synopsys_auto_setup true 使用自动 setup 模式（在 set_svf 命令之前）

  • 在 Design Compiler 中做出的 assume 在 Formality 中也同样适用
  • 提高开箱即用验证成功率
  • 有无 SVF 均可使用，使用 SVF 可实现更多功能
  • 处理 undriven 信号与综合时保持一致
  • RTL 的解释和编译与综合时保持一致
  • 自动启用 clock-gating 和 自动禁用 scan（需要 SVF）

5.4 自动 Setup 的优势#

  • 更容易使用 Formaltiy
  • 减少调试成本
  • 大部分验证失败都是 setup 不正确或者缺失导致的假失败
  • 大幅减少手动设置
  • 简化整体验证工程

6. Read#

6.1 Read 相关命令#

Formality 输入格式：

  • Verilog -read_verilog
  • VHDL -read_vhdl
  • SystemVerilog -read_sverilog
  • Synopsys Milkyway -read_milkyway
  • Synopsys 二进制文件 -read_db, read_ddc
  • UPF 文件 -load_upf

指定读入容器

  • -r 默认 reference 容器（Golden）
  • -i 默认 implementation 容器（Revised）

用仿真风格读 verilog，read_verilog 支持 VCS 风格。如 read_verilog -r top.v -vcs “option”，其中 “option” 包括：

  • -y <directory_name>：在 <directory_name> 中搜索未解析的模块。
  • -v <file_name>：在 <file_name> 中搜索未解析的模块。
  • +libext+<扩展名>：查看具有此扩展名的文件，通常为“.v”或“.h”。
  • +define+：定义 Verilog 参数的值。
  • +incdir ：包含 include 文件的目录。
  • -f <file_name>： VCS 选项文件。

6.2 Low Power 数据加载#

Formality 会修改 reference 或 implementation 设计以满足 UPF 命令所隐含的规范，UPF 的命令不会以交互的方式发出。

以下是一个验证 RTL+UPF 和 DC 综合网表+UPF 的脚本示例,：

read_db {low_power_library.db special_lp_cells.db}
read_verilog –r {top.v block1.v block2.v block3.v}
set_top r:/WORK/top
load_upf –r top.upf
read_verilog –i {post_dc_netlist.v} set_top i:/WORK/top
load_upf –i top_post_dc.upf

7. Setup#

7.1 验证所需的 Setup#

  • match 和 verify 可能需要 guidance，特别是对于 retiming、寄存器合并、寄存器相位反转，需要用自动 setup 文件，如 SVF。
  • 需要注意的 design 转换设置
    • 内部扫描 Internal Scan
    • 边界扫描 Boundary Scan
    • 时钟门控 Clock-gating
    • 时钟树缓冲 Clock Tree Buffering
    • 有限状态机重编码 FSM Re-encoding
    • 黑盒 Black boxes
  • 自动 setup 模式 7.2

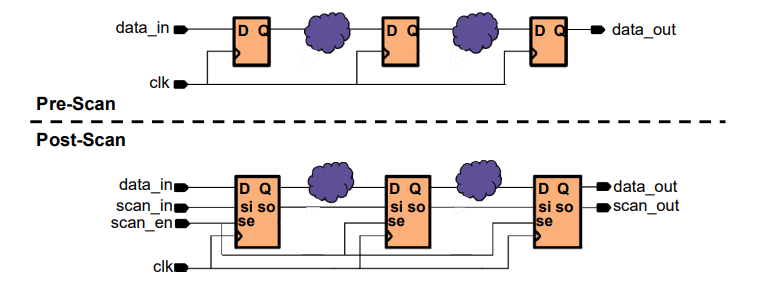

7.2 Internal Scan#

什么是 internal scan

internal scan 是由 DFT Compiler 实现的，扫描链使设置和观察 design 内部寄存器的状态变得更加容易，以便进行测试。

  • 用 scan 触发器 替换触发器
  • 将 scan 触发器连接到 shift register（移位寄存器）或扫描链

为什么要注意 internal scan

扫描插入期间添加的附加逻辑会改变组合功能

internal_scan

怎么处理 internal scan

  • 确定哪些端口可以 disable 扫描电路（DFT Compiler 的默认是 test_se）
  • 使用 set_constant 命令将这些端口设置为非活动状态
fm_shell (setup) > set_constant i:/WORK/TOP/test_se 0

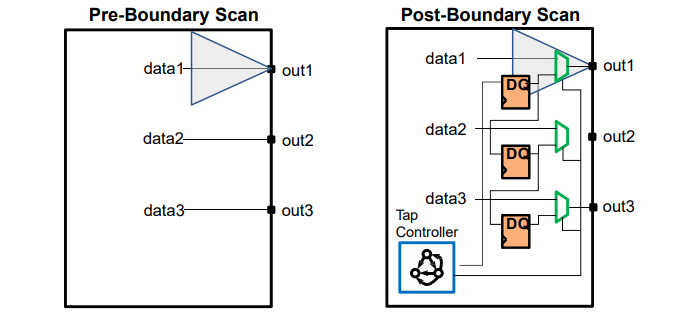

7.3 Boundary Scan#

为什么要注意 boundary scan

  • 主输出处 po 的逻辑锥不同。
  • 主输入 pi 驱动的逻辑锥不同。
  • design 具有额外的状态控制元件。

boundary_scan

怎样处理 boundary scan

禁用边界扫描：

  • 如果设计具有可选的异步 TAP 复位引脚（例如 TRSTZ 或 TRSTN），则使用 set_constant 在该引脚上禁用扫描单元。
  • 如果设计只有 4 个强制 TAP 输入（TMS、TCK、TDI 和 TDO），则使用 set_constant 命令强制 design 的内部 net 。

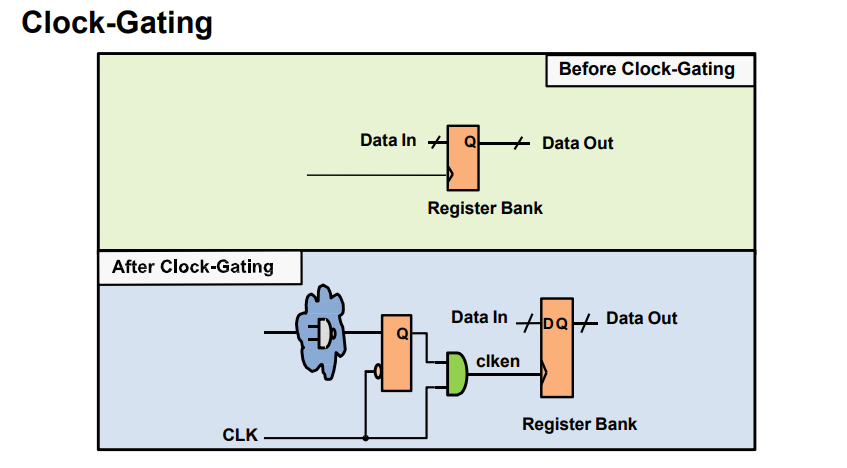

7.4 Clock-gating#

什么是 clock gating

clock gating 由 Power Compiler 添加

  • 在寄存器的时钟路径中添加逻辑，当寄存器输出不变时禁用时钟
  • 通过不对寄存器单元进行不必要的时钟控制来节省电量

clock_gating

clock gating 会有什么问题

如果不进行干预，比较点将无法通过验证。

  • 每个时钟门控 latch 都会成为一个比较点，但该比较点在对比 design 中没有，因此会导致 match fail。
  • 寄存器组 register bank 的时钟输入逻辑已被修改，register bank 比较点会 verify fail。

如何处理 clock gating

-set verification_clock_gate_hold_mode low

如果时钟门控 clock-gating net 驱动的是正沿（positive edge ）触发的 DFF 时钟引脚，请使用 low 或 any 选项。

如果 clock-gating net 还驱动主输出（PO）或黑盒输入，请使用 collapse_all_cg_cells 。

如果 clock-gating cells 不驱动 DFF 的任何时钟引脚，则使用 set_clock 命令来识别 PI 的 clock net。

  • 自动 setup 模式默认启用时钟门控

  • 仅当时钟门控验证问题继续存在时才使用以下变量：

set validation_clock_gate_edge_analysis true

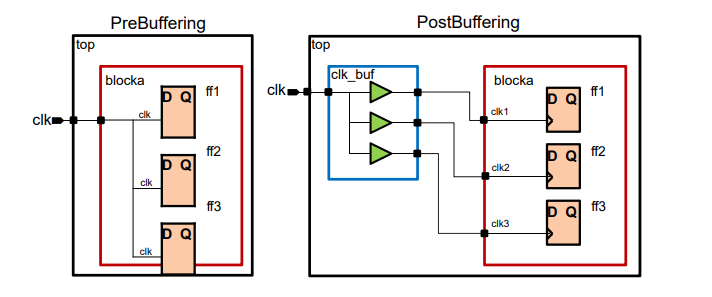

7.5 Clock Tree Buffering#

时钟树缓冲是在时钟路径中添加缓冲器 buffer 以允许时钟信号驱动大负载。

clock_tree_buffer

如何处理时钟树缓冲

  • 在验证 top module 时，无需任何处理
  • 层次化验证（Hierarchical Verification）在验证一个子模块时，使用 set_user_match 命令来声明时钟引脚是等效的
fm_shell (setup)> set_reference_design r:/WORK/blocka
fm_shell (setup)> set_implementation_design i:/WORK/blocka
fm_shell (setup)> set_user_match r:/WORK/blocka/clk \
i:/WORK/blocka/clk1 \
i:/WORK/blocka/clk2 \
i:/WORK/blocka/clk3
fm_shell (setup)> verify

7.6 FSM 重编码#

SVF 文件中包含 FSM 重编码信息，Formality 自动 setup 模式默认启用该信息。

可以通过查看 ./formality_svf/svf.txt,验证 FSM 重编码是否正确。

set svf_ignore_unqualified_fsm_information false

7.7 黑盒#

黑盒是不包含任何逻辑的模块或实例。

不需要验证的模块：模拟电路、存储设备。

reference design 和 implementation design 两边的黑盒需要匹配。

8. Match#

8.1 匹配比较点#

match 做的第一件事是验证并应用 guidance（如果已设置 SVF），使用 SVF 流程可提高名称匹配性能和完成度。

匹配时首先根据名称匹配，然后通过签名分析（逻辑椎结构技术）来匹配剩余比较点。

用户可以指定比较规则或手动设置匹配。

set_user_match 可以声明匹配两个比较点。

8.2 命名规则#

当名称以可预测的方式发生变化时，编写比较规则。使用 SED 语法将一个 design 中的名称转换为另一个 design 中的相应名称：

fm_shell (match)> set_compare_rule $ref \
–from {i_tv80_core} -to {}
fm_shell (match)> match

9. verify#

9.1 验证设计#

Formality 部署了许多不同的的求解器，在每对比较点上运行验证算法。如果每对比较点的逻辑椎功能相同，则该点 passe，反之则是 failed。验证有四种可能的结果：

  • Succeeded: Implementation 设计等价于 Reference 设计。
  • Failed: Implementation 与 Reference 设计不等价。
  • Inconclusive: （不确定），没有点失败，但分析不完整可能是由于超时或复杂性。
  • Not run:: 流程早期的问题阻止了验证的运行。

9.2 控制验证运行时间#

  • set verification_timeout_limit hrs:min:sec: 设置验证时间限制，超时会停止验证，默认限制为 36 CPU 小时。（0:0:0 表示无超时）

  • set verification_failing_point_limit number: 在指定数量的比较点失败后停止验证（默认为 20 个失败比较点），然后可以开始纠错和调试。

  • set verification_effort_level [super_low | low | medium | high]: 指定解决比较点所花费的工作量（默认值为高），使用 super_low 可以快速找到失败的比较点，但也会产生多个中止的比较点。

9.3 Hierarchical Verification#

使用命令 write_hierarchical_verification_script 可以生成 tcl 脚本，对当前 reference 设计和 implementation 设计执行分层验证，有助于调试大型且难以验证的设计。用法：

set_top i:/WORK/top set_constant $impl/test_se 0
write_hier –replace –level 3 myhierscript
source myhierscript.tcl
quit

9.4 多核支持#

  • 单个 license 最多支持制定 4 个内核。
  • 单个设置命令： set_host_options -max_cores num_cores
  • 报告最大内核数：report_host_options

10. Debug#

10.1 Formality 典型的脚本示例#

set search_path “. ./rtl ./lib ./netlist”
set synopsys_auto_setup true
set hdlin_dwroot /tools/syn/E-2010.12
set_svf default.svf
read_verilog -r "fifo.v gray_counter.v \
        pop_ctrl.v push_ctrl.v rs_flop.v"
set_top fifo
read_db –i tcb013ghpwc.db
read_verilog -i fifo.vg
set_top fifo
# set_constant $impl/test_se 0
verify

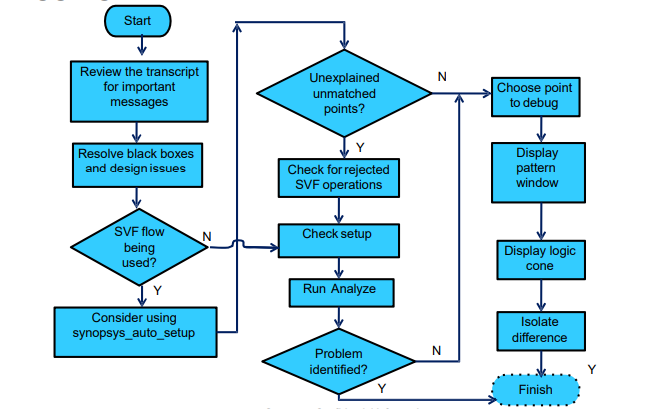

10.2 Debug 流程#

  1. 查看记录以寻找线索
  2. 使用调试工具和命令
  3. 识别并解决问题区域
  4. 再次尝试验证
  5. 寻求帮助

debug_flow

10.3 Debug 步骤#

  1. 检查日志输出（Warning、Error）

    • 检查模拟和综合不匹配的错误
    • 检查 RTL 解释编译过程信息
    • full_case 和 parallel_cases 的指令是否被解释编译？
    • 检查黑盒警告信息

  2. 检查 SVF guidance 处理是否存在失败的指令。

  3. 检查 unmatched 的比较点

    • 不匹配的比较点是否仅在 implementation 设计中存在？
    • 是否找到 clock-gating latches？

  4. 是否存在设置问题？您是否禁用了扫描链？

  5. 尝试使用自动设置模式

    • set synopsys_auto_setup true

10.4 Debug 工具：analyze_points#

命令 analyze_points 为验证失败或超时的比较点提供 debug 指导

  • 验证失败的 option：-failing、-all
  • 验证超时的 option：-aborted、-unverified、-no_operator_svp、-all

对于验证超时的命令，analyze_points 命令会查看与逻辑锥相关的 datapath 特定 SVF 操作。

生成 Design Compiler Tcl 脚本命令：set_verification_priority

  • 针对特定块、实例或算术运算符
  • 关闭特定优化
  • 提高验证成功率
  • 最大限度地减少 QoR 影响

验证失败 debug

debug_failed

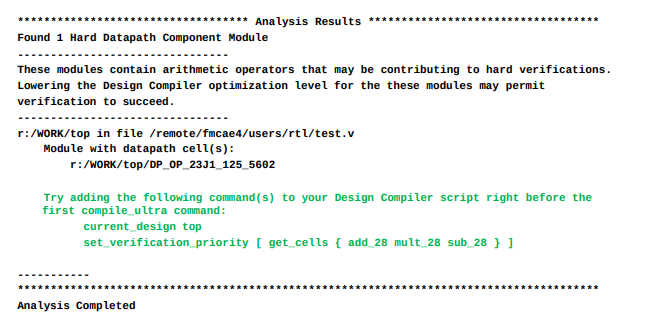

验证超时 debug

debug_aborted

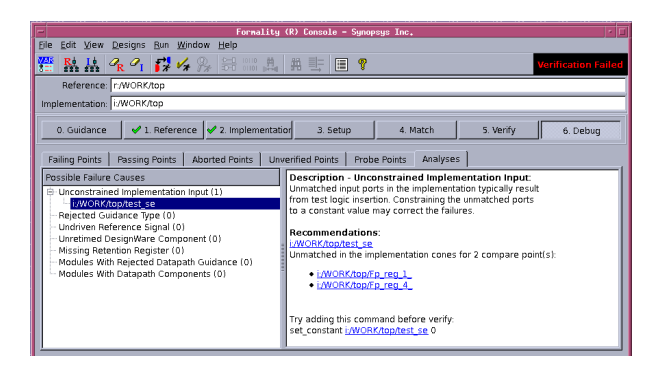

GUI debug 操作

debug_gui1

debug_gui2

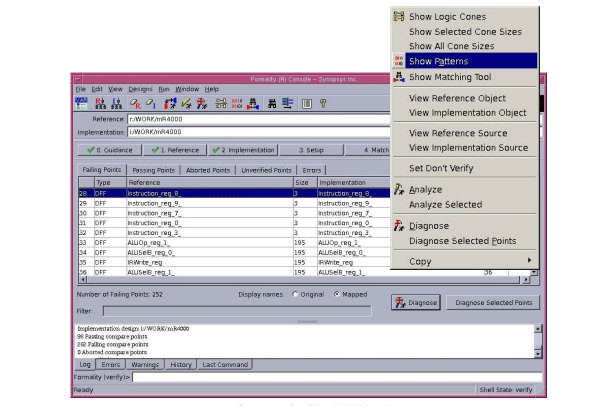

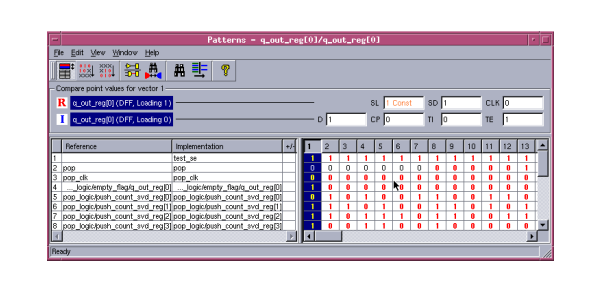

10.5 Debug 工具：查看 Pattern#

Formality 自动创建向量集（反例）来说明比较点的失败

– 这些反例是导致验证失败的 pattern – 失败 pattern 应用于每个逻辑锥的输入 – 以数学方式执行非等价性证明 – 对于 passed或 aborted（超时）的比较点，不存在失败 pattern

查看逻辑锥输入和失败 pattern 可以快速识别 setup 和 match 问题，对调试非常有帮助。

pattern_view

pattern_view2

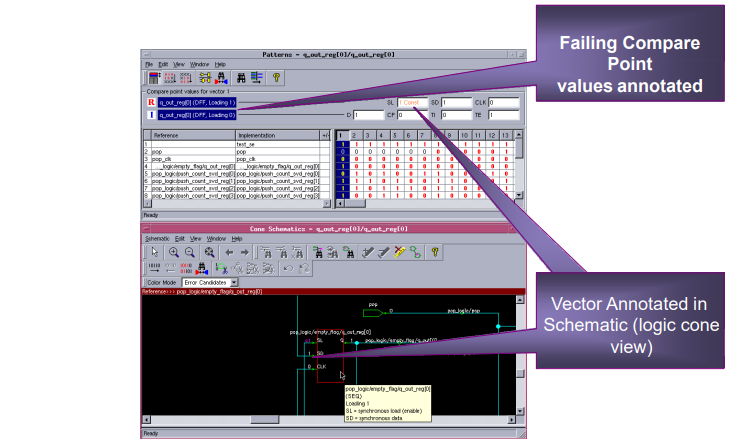

对于上面的示例，可以看到当启用了扫描链的 test_se 值为1时，验证失败，尝试 set_constant $impl/test_se 0 可以成功验证。

pattern_view3

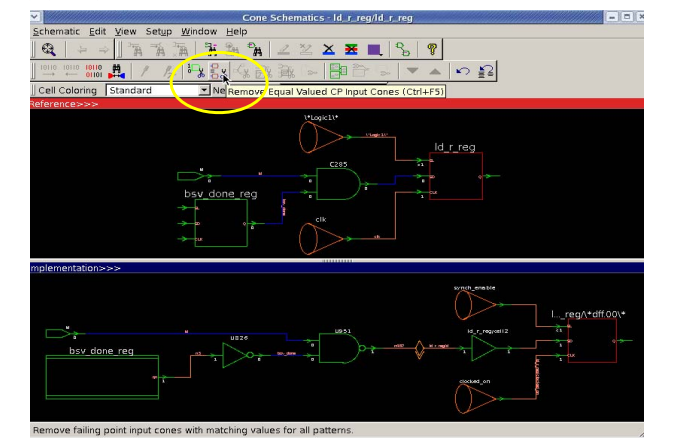

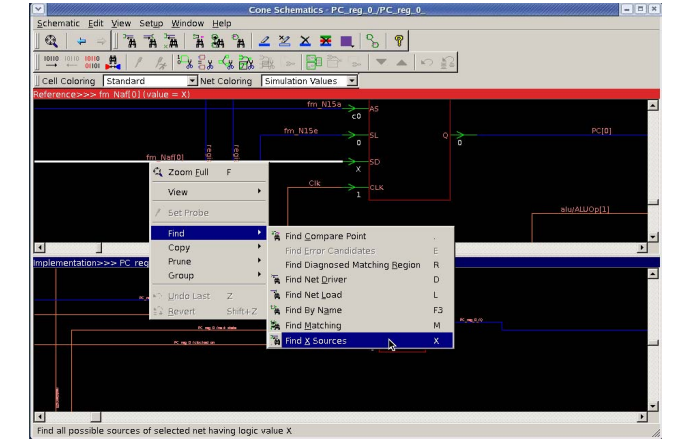

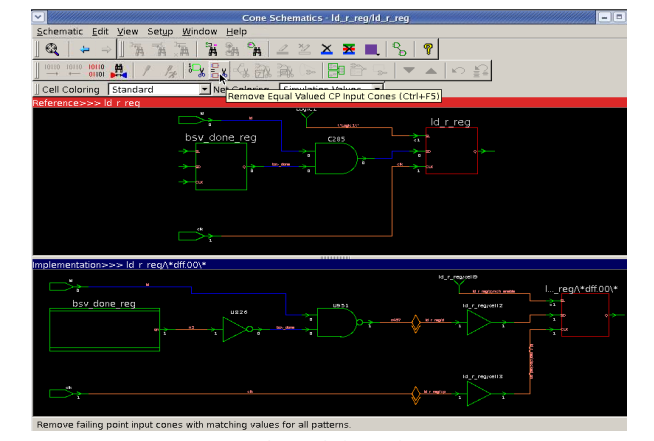

10.6 Debug 工具：查看逻辑椎#

logic_cone1

logic_cone2

logic_cone3

logic_cone4

logic_cone5

10.7 从电路图中查看 RTL 源码#

rtl_source

10.8 Don’t Care#

在综合中，X 状态被视为 Don’t Care ，Design Compiler可以自由选择 1 或者 0。在 Formality 中，默认情况下 x 的解释和综合相同。

变量 verify_passing_mode 可以控制 X 的比较方式

  • verification_passing_mode consistency: Default: Ref:X = Impl:1 ; Ref:X = Impl:0

  • verification_passing_mode equality: Ref:X fails against Impl:1 or Impl:0

  • consistency 不对称，如果 RTL-to-gates 通过，gates-to-RTL 可能会失败

  • 比较 RTL 到 RTL 时模式“equality”很有用

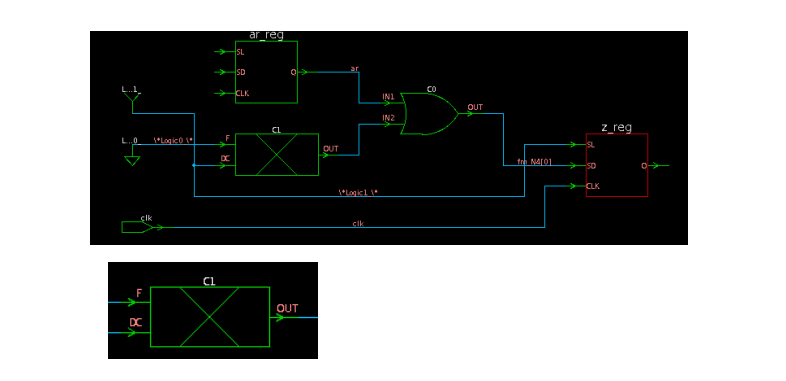

Formality 的 Don’t Care 符号

dont_care

  • 当Don’t Care (图中 DC) 引脚为 1 时；输出为 X。当Don’t Care(图中 DC) 为 0 时；输出为 F。
