Conformal 快速上手指南

1. 等价性验证流程#

lec_flow

1.1 Map#

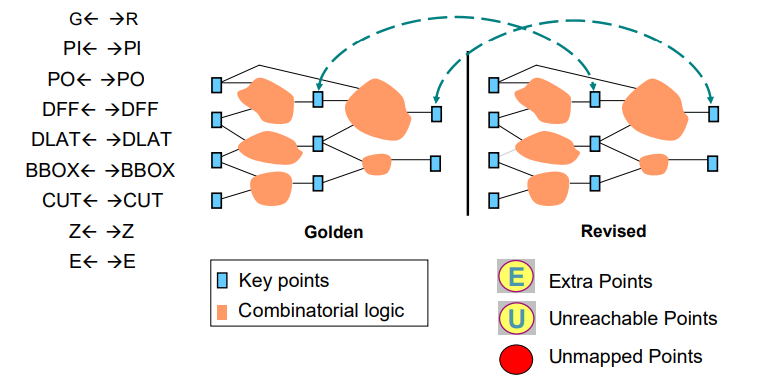

Golden 和 Revised 关键点匹配规则：

map

1.2 Compare#

  • 只能比较匹配上的关键点。
  • 比较是一个迭代过程。
  • 可以使用 Control-c 中断比较。输入 compare 以继续比较。

1.3 Debug#

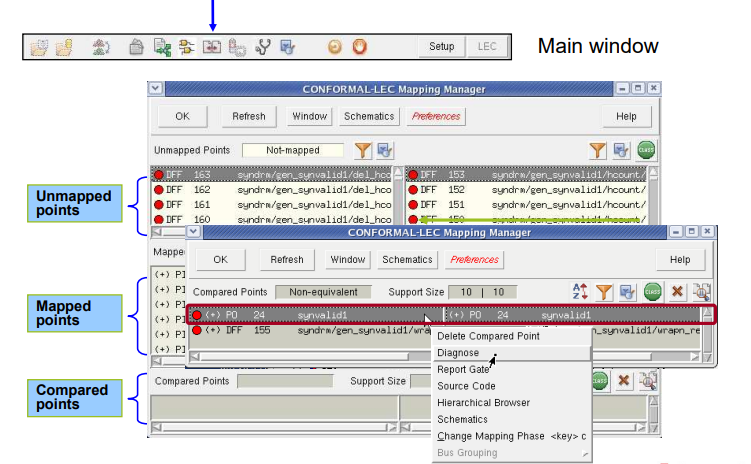

查看 Map 和 Compare 结果，并对不等价的比较点进行 Diagnose（诊断）：

debug

Compare 结果分类：

  • Equivalent 等价：关键点被证明等价（绿色实心圆圈）
  • Inverted-Equivalent 反向等价：关键点被证明互补（分开的绿色实心圆圈）
  • Non-Equivalent 非等价：关键点被证明不同（红色实心圆圈）
  • Abort 中止：由于超时或其他系统参数，关键点尚未被证明等价或非等价（黄色实心圆圈）
  • Not-Compared 未比较：关键点尚未比较

2. 易于验证的 RTL 设计#

2.1 RTL 规则检查器#

LEC 的 RTL 规则检查器提供了一种快速简便的方法来检测可能影响验证的 RTL 编码风格。在 RTL 设计过程的早期运行 LEC RTL 规则检查器可以减少以后许多潜在的综合和验证问题。

在 RTL 设计过程的早期运行 LEC RTL 规则检查器可以减少以后许多潜在的综合和验证问题。

示例：

SETUP> read design -golden rtl.v
SETUP> read design -revised rtl.v
SETUP> set system mode lec
SETUP> report rule check -golden -design -verbose > lint.rpt
SETUP> report message -golden -model -verbose > model.rpt

索引超出范围被报告为：

// Warning: (RTL7.3) Array index in RHS might be out of range (occurrence:1)

注意：当索引超出范围时，将创建 Don’t Care。

2.2 Don’t-Care 条件#

RTL 出现以下情况会导致产生 Don’t-Care ：

  • X 赋值
  • 不完整的 case
  • 超出范围的索引
  • 范围约束 (VHDL)

可以将 Don’t-Care 综合为常量（0或1）。设计中包含大量 Don’t-Care 可能难以验证。

2.3 逻辑结构化#

结构相似性： RTL 结构与网表的匹配程度

RTL 和网表之间结构相似性越高的设计越容易验证。

综合可以重构代码。例如：

  • 资源共享
  • 将无符号运算符映射到有符号运算符

通过以下方式尽量减少 RTL 和网表之间的结构差异：

  • 使用 Verilog 2K 编写有符号算术代码
  • 使用带括号的显式分组（例如加法）
  • 手动编写资源共享代码

2.4 设计分割#

将复杂块划分（Partitioning）为更小的部分以便于验证。较小的块更容易验证。划分良好的设计还可以利用更多技术来简化验证。

建议：

  • 保持高复杂度设计模块的大小
  • 避免逻辑锥深度过大
  • 将数据路径块（Datapath）（尤其是需要 retiming 重定时的块）与控制块分开
  • 划分可能会影响 Q&R，因此应在设计周期的早期探索权衡

3. 可验证的综合流程#

关键：综合流程需要易于验证

3.1 高级综合技术带来的验证挑战#

  • Datapath Architecture（数据路径结构）
  • Resource Sharing（资源共享）
  • Boundary Optimization（边界优化）
  • Phase Inversion（相位反转）

考虑验证的综合流程可以显著减少验证挑战

-更轻松地识别综合错误

  • 允许使用更多 LEC 功能（例如基于模块的数据路径分析、层次比较 hierarchical compare）来简化验证过程

3.2 Datapath Module 的综合优化#

• RC 和 DC 等综合工具可以将多个数据路径运算符分组为单个数据路径模块。这些模块可以是综合出来的，也可以是实例化的组件，例如 DW 模块

• 对于 Design Compiler，这些模块在资源报告中以字符串 DP_OP 作为命名约定

• 如果应用了 ungroup （打平）和 boundary optimization（边界优化），则不会保留这些模块边界，因此很难验证

3.3. 多阶段综合#

确保易于验证的基本原则是将难以验证的综合优化分解为综合流程中的各个阶段

推荐可验证的综合流程：

  1. RTL 到第一个映射网表（中间网表）
  • 启用：数据路径综合
  • 禁用：打平、边界优化、相位反转
  1. 映射网表（中间网表）到优化映射（最终网表）

• 启用：打平、增量优化、边界优化

对于 RC 综合工具来说，上述综合流程是默认开启的，而对于 DC 综合工具，需要额外修改综合脚本，添加 Conformal 推荐的 MDP 综合脚本，先综合出一个可验证的中间网表，再增加综合优化得到最终网表。

3.4 收集 DC 综合过程数据#

在综合过程中，应收集以下信息以供验证

  • Datapath Resource 文件：这是确保可以轻松验证数据路径密集型设计所必需的
  • Change Name 文件：这是确保基于名称的映射以便于验证所必需的
  • VSDC 文件：此文件包含可帮助指导验证设置的信息
  • 综合 log 文件：这可以包含可帮助指导验证设置的信息

4. Abort 解决方案#

当 Formal 引擎无法在资源限制内提供完整的等效性证明时，将报告 Abort。

4.1 检查综合流程#

  • 遵循前面给出的指导原则可以避免中止
  • 对于数据路径密集型设计
  • 检查 MDP 综合是否已用于 DC 综合
  • 使用 Netlist 验证流程进行 RC 综合
  • RTL 设计以方便验证
  • 使用 LEC 的规则检查器和设计报告检查过多的Don’t-Care
  • 对设计进行良好的分层并使用 LEC 的层次比较
  • 检查是否可以对所有复杂模块进行层次比较

4.2 检查 LEC Dofile 脚本#

  • 层次比较
  • 检查是否使用了层次比较
  • 对于包含中止的模块，检查它是否没有可以进一步进行层次比较的子模块
  • 对于数据路径密集型设计
  • 检查是否已使用 MDP（Analyze datapath -module）
  • 检查数据路径分析是否成功
  • Abort分析
  • 检查是否使用了 LEC 的 Abort 分析
  • 多线程
  • 检查 Abort 分析是否使用了多线程

4.3 LEC 高级技术#

有几种高级技术可用于解决 Abort

  1. analyze datapath 的高级选项
  • -wordlevel
  • -share
  • -effort high
  • -addertree
  1. 高级命令和技术
  • 运行 partition_compare（帮助运行partition_compare -verbose）
  • 添加 partition points
  • read design -norangeconstraint -vhdl
